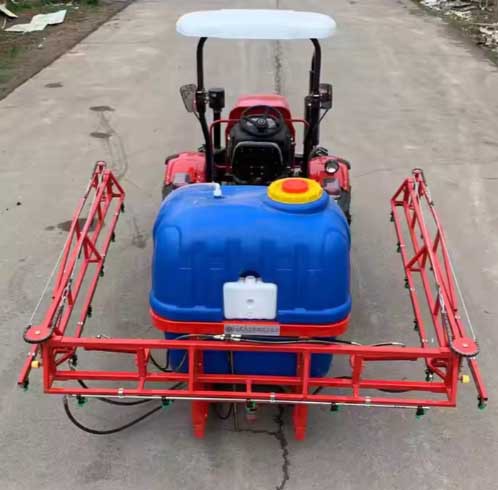

Yuqori samarali qishloq xo'jaligi purkagich uskunasi traktori Pto boshqariladigan gidravlik katlama qo'li 500L 600L 700L 800L 900L 1000L bomli purkagich

Qishloq xo'jaligi traktoriga o'rnatilgan pestitsid purkagich - bu traktorning orqa osma tizimi orqali uch nuqtada o'rnatiladigan va traktorning quvvat chiqarish mili (PTO) tomonidan boshqariladigan o'simliklarni himoya qilish mashinasi. U asosan ekinlar zararkunandalariga qarshi kurash, bargli o'g'itlarni purkash va gerbitsidlarni qo'llash uchun ishlatiladi.

1. Osma ulanish tizimi
Uch nuqtali osma tizimi: traktorning orqa osma tizimiga, shu jumladan yuqori va pastki chap va o'ng tortish tirgaklariga ulangan.
Osma pin: purkagichni mahkamlang va ko'tarish quvvatini o'tkazing, balandlik va tekislikni sozlang.

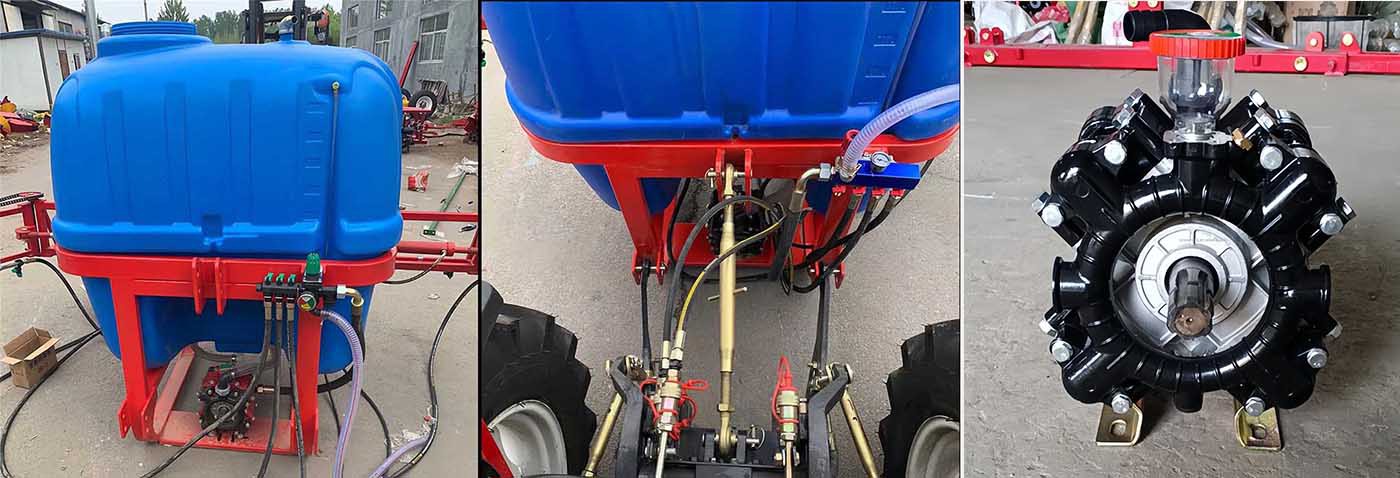

2. Suyuq dori tizimi
Dori qutisi: sig‘imi 200-2000L, asosan korroziyaga chidamli polietilen materialdan tayyorlangan.
Aralashtirish moslamasi: dorining bir xilligini ta'minlash va cho'kishning oldini olish uchun reflyuksli aralashtirish yoki yuqori-bosimli aralashtirish.
Filtrlash tizimi: odatda nozullarning tiqilib qolishi va xizmat muddatini uzaytirish uchun 3-4 darajali filtratsiyaga ega.


Orqaga turi purkagich

Mos keladigan qurilma: qo'lda katlama va suvni yumshatish trubkasi.

Ko'taruvchi purkagich

Mos keladigan qurilma: Shlangi yig'iladigan va zanglamaydigan po'latdan yasalgan suv quvurlari.

Oldindan ushlab turuvchi purkagich

Mos keladigan qurilma: Shlangi yig'iladigan va zanglamaydigan po'latdan yasalgan suv quvurlari.

3. Spray tizimi
Spray paneli: yig'iladigan dizayn (6-24 metr), ish paytida ochiladi va tashish paytida katlanadi, joyni tejaydi.
Sprinkler boshi: shamollatuvchi{0}}shaklli yoki konussimon, bir xil purkashni ta'minlash uchun oraliqlari taxminan 0,5 m va balandlikda erdan taxminan 0,5 m.
Damlamaga qarshi qurilma: ifloslanishni oldini olish uchun püskürtme bosimi etarli bo'lmaganda avtomatik ravishda yopiladi.

4. Elektr uzatish tizimi
PTO qo'zg'aysan mili: traktor quvvatining chiqish milini gidravlik nasosga ulaydi, odatdagi tezligi 540-1000r / min.
Suyuq nasos: odatda diafragma pompasi yoki pistonli nasos sifatida ishlatiladi, suyuq dorini atomizatsiya qilish uchun barqaror bosimni (3-5 MPa) ta'minlaydi.
Tekshirish tizimi: bosimni tartibga soluvchi valf, segmentli boshqaruv tugmasi, purkagichning har bir qismini mustaqil ravishda boshqarishga qodir.

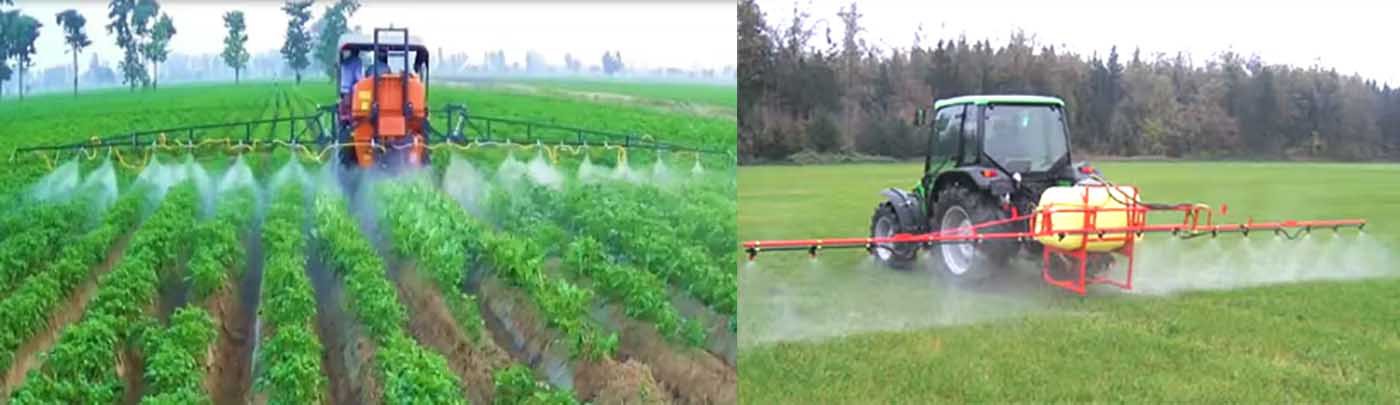

Konsolli purkagichning ishlash printsipi
Quvvat uzatish: Traktor ishga tushirilgandan so'ng, quvvat PTO mili → universal bo'g'in → vites qutisi → gidravlik nasos orqali o'tadi.

Suyuqlik etkazib berish: Suyuq nasos dori qutisidagi suyuqlikni → filtr → magistral quvur liniyasi → tarqatish trubkasi → purkagich → nozulda bosim o'tkazadi.

Atomizatsiya purkash: Yuqori bosimli suyuq dori nozul orqali mayda tomchilar (50-300 m m) hosil qilib, ekinlar yuzasini teng ravishda qoplaydi.

Aralashtirish sikli: Dorining bir xilligini saqlab qolish uchun dorining bir qismi reflyuks trubkasi orqali dori qutisiga qaytariladi.

O'rnatishga tayyorgarlik
Sprayning uch-nuqtali bog'lovchi pin milini traktor gidravlik tirgak bilan ulang va xavfsizlik pinini qulflang.

Sprayni gorizontal holga keltirish uchun yuqori tortish tayoqchasini sozlang va pastki tortish tayoqchasini gorizontal uzunlamasına qilib sozlang, shunda ko'krak erdan taxminan 50 sm balandlikda bo'lishini ta'minlang.

PTO qo'zg'aysan milini ulang, spline mosligini ta'minlang, xavfsizlik qopqog'ini o'rnating.
